Современные газонаполнительные станции (ГНС) представляют собой сложные комплексы, при выполнении которых придерживаются строгих нормативов и требований безопасности при высоком уровне автоматизации и механизации основных операций.

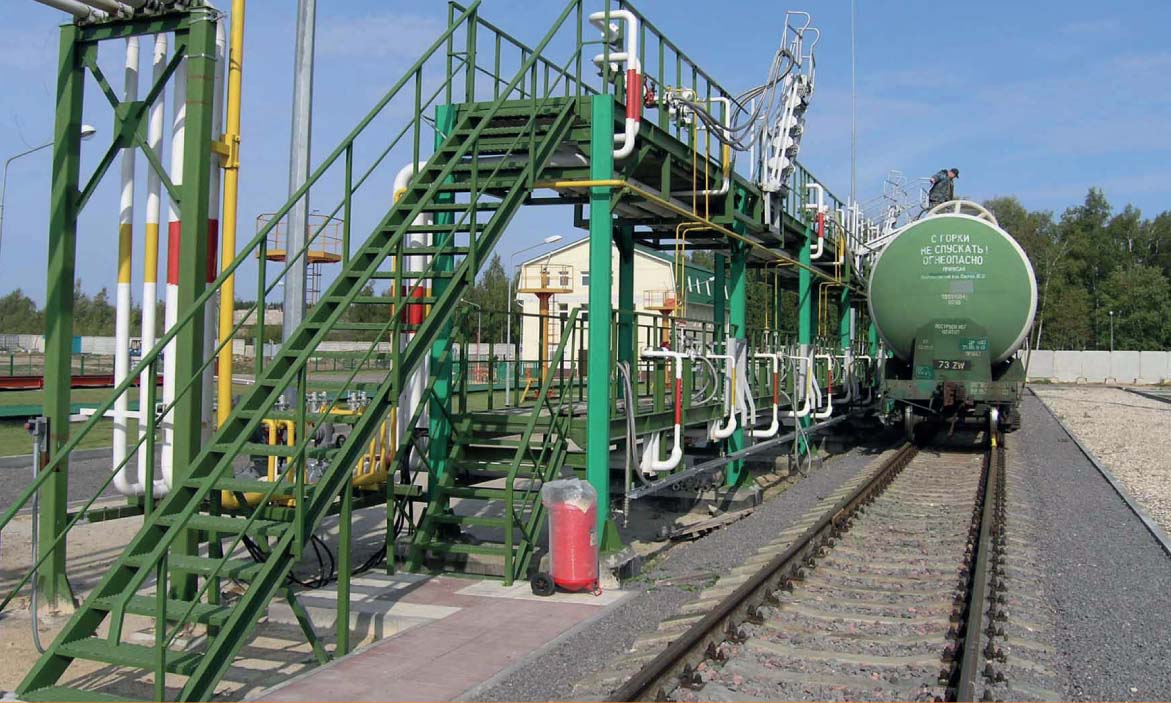

ГНС выполняет ряд функций. Так, это - база для приема и хранения сжиженных углеводородных газов (СУГ). Топливо может поступать на газозаправочную станцию любым способом - железнодорожным, автомобильным или водным транспортом, с использованием газопроводов, идущих от предприятий по производству таких газов. Обычно поставки СУГ осуществляются ж/д магистралями. Для этих целей в местах приема оборудуется двухпутный тупик с предусмотренной эстакадой, где производится монтаж сливных устройств.

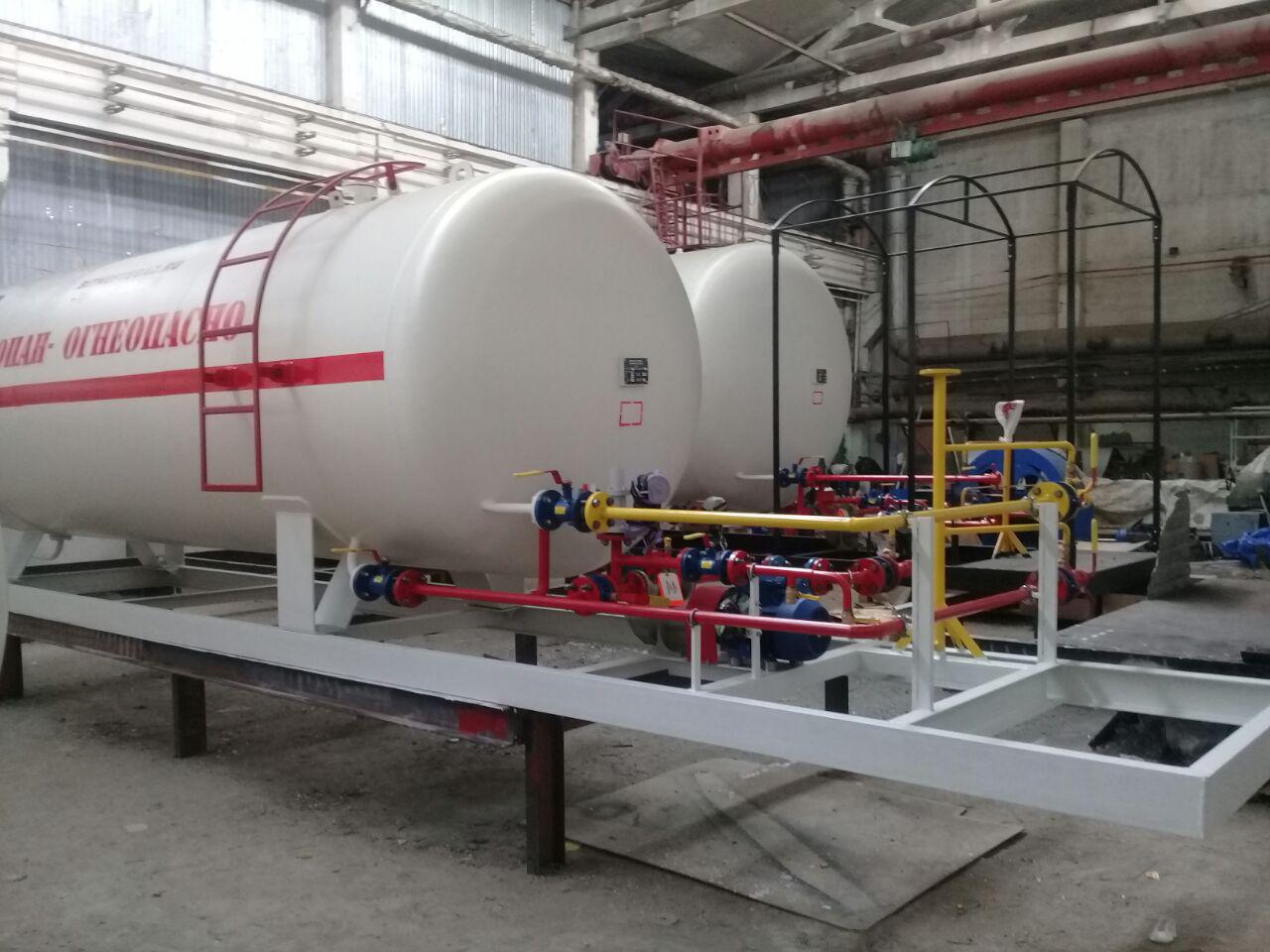

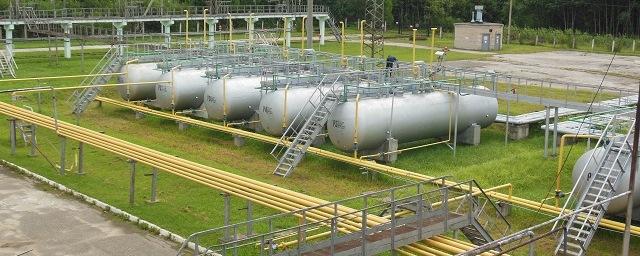

После этого сжиженный газ транспортируется в специальные резервуары для хранения. Их объем строго регламентируется имеющимися нормативными документами. Так, в них оговорено, что общий объем хранилищ не может быть более 8 тысяч м3), как и объемы реализации этого специфического продукта. Большинство СУГ имеют запас газа не более 300–600 т, при этом их годовая производительность составляет порядка 24 тысяч тонн. Кустовыми базами называются станции, у которых емкость резервуарного парка - порядка нескольких тысяч тонн. При этом их производительность достигает 25 000, 50 000 и 100 000 т/год.

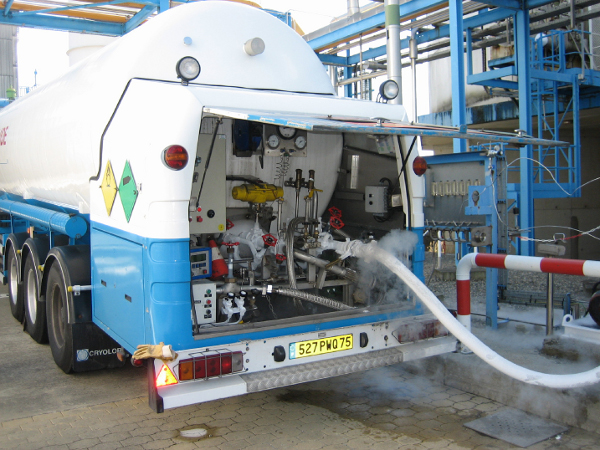

Еще одна из функций ГНС — отпуск продукта конечному потребителю. Это может выражаться в заполнении бытовых газовых баллонов большими партиями или закачке продукта в автомобильные цистерны-газовозы.
На газовых станциях любого масштаба предполагается выполнение таких работ, как:
последующее хранение в надземных/подземных резервуарах. Реже - в изотермических, подземных пустотах (например, на месте соляных выработок) или в баллонах; слив остатков и сжиженных газов из баллонов, в которых обнаружены любые дефекты или неисправности; разлив в баллоны, резервуары (чаще передвижные), бочки, автоцистерны; прием пустых и выдача наполненных баллонов; транспортировка СУГ по трубопроводам внутренних сетей или в баллонах. Кроме этого такие профильные станции осуществляют ремонт баллонов, проводят их переосвидетельствование. Специалисты производят технологическое обслуживание и ремонт разнообразного оборудования на станции.
За пределами рабочей зоны, на вспомогательной территории обычно находятся склад ГСМ, служебные помещения, газозаправочные колонки, мастерские по ремонту баллонов и оборудования, освидетельствованию. Кроме этого здесь может находиться напорная башня, оборудование канализационного и водоснабжающего назначения, противопожарный запас воды в специально отведенном резервуаре.
Высота забора по периметру достигает 2, 4 метров, между зонами - легкая ограда высотой до 1,2 м. Возможно насаждение кустарников. Все подходы и подъезды должны быть асфальтированными, остальная территория - озелененной.
АГЗС размещают вне жилых районов города, любого населенного пункта. В крайнем случае выбирается малонаселенное место с учетом розы ветров. Вокруг станции по периметру за ограждением оставляют 10 метров свободной полосы. Далее идет охранная зона, величина которой напрямую зависит от объема и вида АГЗС. Здесь допускается посадка лиственных деревьев, огородов, эстакад и складов с открытыми площадями. ГНС не соединяется с путями, по которым происходит транспортировка баллонов. Качественно усовершенствовать систему учета движения сжиженного газа на всех этапах технологического процесса помогло применение массовых расходомеров.
ГНС - это технологический комплекс, построенный по модульному принципу. автономные составляющие можно при необходимости легко и быстро заменить или модернизировать для выполнения усложненных производственных задач. В состав ГНС входят такие участки:
Но состав такого оборудования может меняться. Сейчас на современных ГНС повсеместно применяются компьютеризированные системы учета движения сжиженного газа.
Установки для наполнения газовых резервуаров могут иметь следующее исполнение:

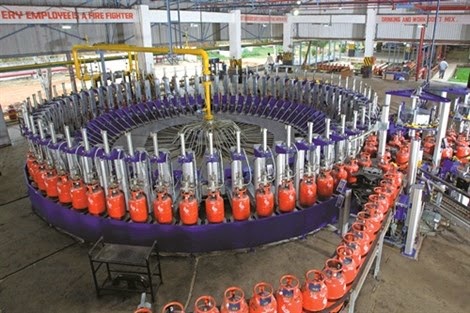

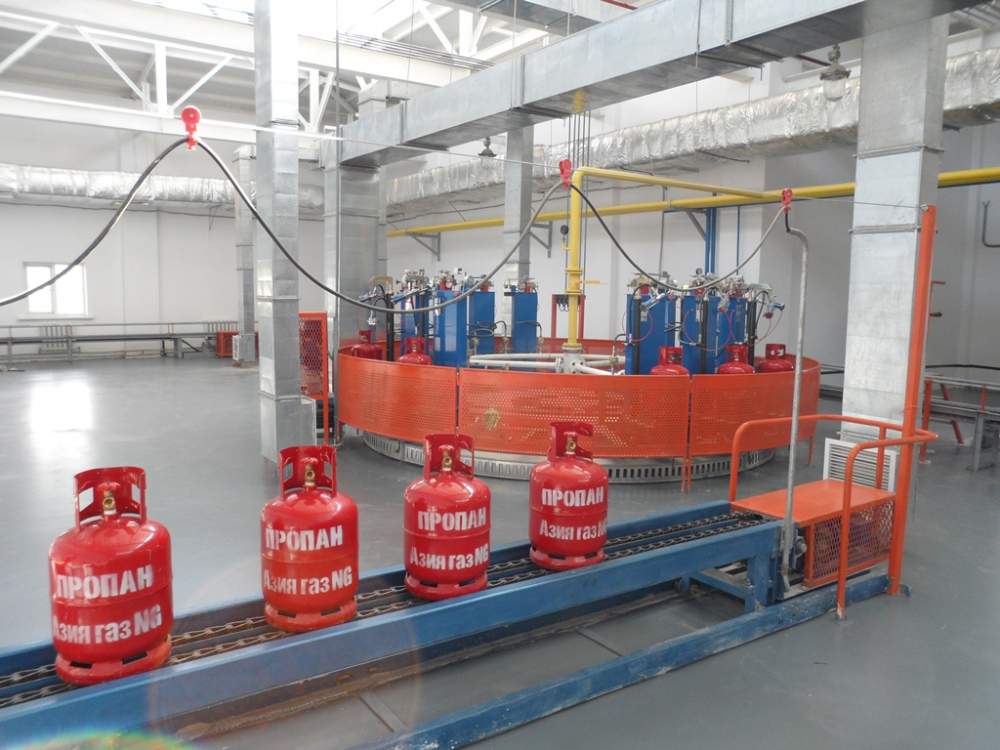

Рядные установки подходят для станций со средней производительностью. Предполагают потребность в обслуживающем персонале из 3-4 человек. Они компакты и стоят недорого. Блочные включают в себя рольганг для транспортировки емкостей, посты для автоматического наполнения баллонов, контрольные весы и механизм, позволяющий проверять баллоны на герметичность. Карусельные имеют самую высокую производительность, они могут заполнять до 1100 баллонов/час. Они автоматизированы, их обслуживают 3-4 человека.
