Испарительные установки для СУГ

Создано: 26.11.2018, 11:40

Для автономной газификации используют смесь сжиженных газов (СУГ). Основное преимущество СУГ - это возможность переходить из газообразного состояния в жидкое - и наоборот.

В жидком состоянии сжиженные газы легко перевозить, и поступает газ в газгольдер именно в жидком виде, а вот используется уже в газообразном виде, именно поэтому перед использованием необходимо произвести испарение (регазификацию).

Переход из жидкой фазы в газообразную при соблюдении необходимых для процесса условий происходит естественным путем.

На естественную регазификацию влияют такие факторы как:

• 1) Температура, которая влияет на скорость и темп испарения - чем ниже температура, тем медленее испарение.

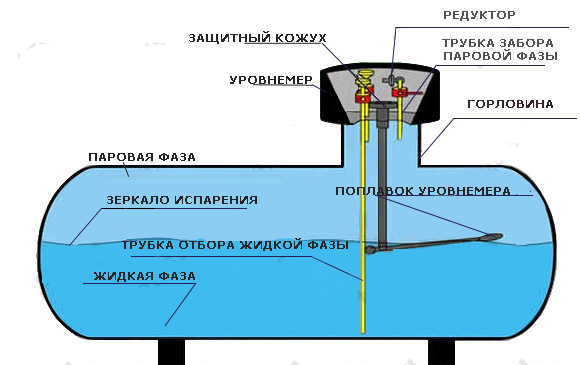

• 2) Зеркало испарения и объем газа в резервуаре. Чем больше площадь зеркала СУГ внутри емкости, тем интенсивнее происходит испарение. Уменьшение объема газа в емкости снижает скорость испарения.
• 3) Химический состав используемого газа. Сжиженный углеводородный газ - это смесь пропана и бутана, а скорость испарения пропана выше, чем бутана, так как температура кипения первого - 42,1°С, а второго - -0,5°С.
• В связи с этим процесс естественного испарения происходит неравномерно: сначала испаряются легкие углеводороды, а затем - тяжелые.Часто на эти факторы нельзя повлиять, либо естественной регазификации не хватает.

В этих случаях применяют испарители и испарительные установки СУГ.Испарительная установка или испаритель СУГ (сжиженного углеводородного газа) — техническое устройство, предназначенное для принудительного испарения жидкой фазы СУГ.

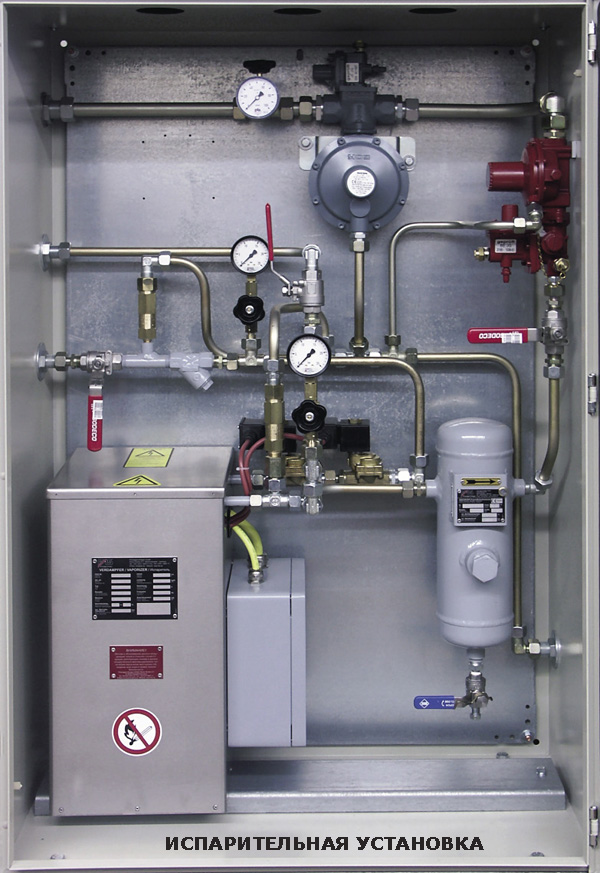

Конструкция испарительной установки представляет собой испаритель, помещенный в шкаф на ножках.

Базовая комплектность испарительной установки:

• - Испаритель;
• - Стальной шкаф с вентиляционными отверстиями;
• - Шаровой клапан на входе и выходе, между отсекателем и регулятором давления;
• - Грязеуловитель (фильтр) и предохранительный клапан перед испарителем;
• - Отсекатель жидкой фазы;
• - Манометр 0–25 бар с манометр-запирающим клапаном;
• - Регуляторная группа PN25 (предохранительный, запорный и продувочный клапаны).

В зависимости от теплоносителя испарительные установки бывают:

• - Электрические;
• - Прямого горения (огневые);
• - Жидкостные (водяные);
• - Паровые.

Еще одним из преимуществ использования испарительных установок является то, что они регулируют неравномерное потребление газа в течение суток и в зависимости от сезона.

Все вышеперечисленное делает необходимым применение испарительных установок СУГ, которые принудительно преобразовывают жидкую фазу СУГ в газовое состояние и увеличивают испарительную способность от 3-х до 5-ти раз.

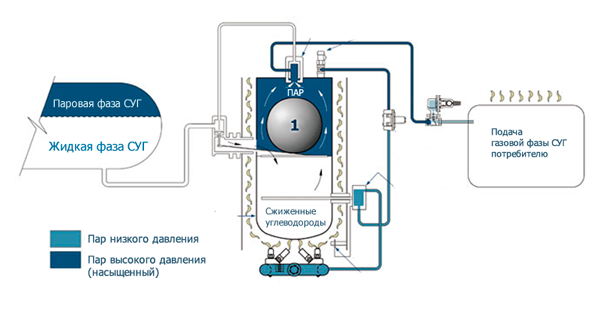

Как  работает испаритель

• Процесс испарения СУГ начинается с поступления под давлением жидкой фазы СУГ через трубопроводы в установку.
• Жидкая фаза нагревается и переходит в газообразную
• Регулятор давления снижает давление до необходимого.
• Паровая фаза СУГ поступает к потребителю.

Таким образом, испарительные установки повышают интенсивность испарительных процессов для стабильного и надежного обеспечения потребителей энергией.
